1. 카 또는 승강장 출입구 문턱부터 아래로 평탄하세 내려진 수직 부분의 앞 보호판을 무엇이라 하는가?
① 슬링 ② 에이프런
③ 피난안전구역 ④ 승강로 상부공간
2. 에스컬레이터의 보조 브레이크는 속도가 공칭속도의 몇 배의 값을 초과하기 전에 유효해야 하는가?
① 1.2 ② 1.4
③ 1.6 ④ 1.8
3. 가이드(주행안내) 레일을 감싸고 있는 블록과 레일 사이에 롤러를 물려서 카를 정지시키는 비상정지장치(추락방지안전장치)는?
① F.G.C형 ② F.W.C형
③ 점차작동형 ④ 즉시작동형
4. 카 내부에 통화장치를 설치하는 주된 목적은?
① 보수를 편리하게 하기 위하여
② 카 내 상황을 감시하기 위하여
③ 기계실과 카 내의 연락을 위하여
④ 카 내에서의 위급상황 등을 외부에 연락하기 위하여
5. 권상 도르래ㆍ풀리 또는 드럼의 피치직경과 로프(벨트)의 공칭 직경 사이의 비율은 로프(벨트)의 가닥수와 관계없이 얼마 이상이어야 하는가? (단, 주택용 엘리베이터의 경우는 제외한다.)
① 20 ② 30
③ 40 ④ 50
6. 조속기(과속조절기) 도르래의 회전을 베벨기어에 의해 수직축의 회전으로 이축의 상부에서부터 링크 기구에 의해 매달린 구형(球形)의 진장 작용하는 원심력으로 비상정지장치(추락방지안전장치)를 작동시키는 것은?
① 디스크형 ② 마찰정지형
③ 플라이볼형 ④ 양방향 조속기(과속조절기)
7. 데마케이션(스텝 트레드에 있는 홈 등)은 승강장에서 스텝 뒤쪽 끝부분을 일반적으로 어떤 색상으로 표시하여 설치되어야 하는가?
① 적색 ② 황색
③ 청색 ④ 녹색
8. 유압 작동유의 조건으로 틀린 것은?
① 압축성이 있어야 한다.
② 열을 방출시킬 수 있어야 한다.
③ 장시간 사용하여도 화학적으로 안정하여야 한다.
④ 장치의 운전유온범위에서 회로 내를 유연하게 행동할 수 있는 적절한 점도가 유지되어야 한다.
9. 유압식 엘리베이터에 가장 많이 사용되고 있는 펌프는?
① 원심펌프 ② 베인펌프
③ 기어펌프 ④ 스크류펌프
10. 균형로프 및 균형체인의 기능으로 옳은 것은?
① 균형추의 무게 보상
② 카의 수평 배런스를 개선
③ 카와 균형추의 무게를 조정
④ 승강 행정이 긴 경우 주로프의 무게를 보상
11. 승강장의 도어 인터록 설정 방법으로 옳은 것은?
① 잠김 후 스위치가 작동하도록 한다.
② 잠김 전에 스위치가 작동하도록 한다.
③ 잠김과 스위치가 동시에 작동하도록 한다.
④ 잠김만 확실하면 되고, 스위치 작동여부는 관계가 없다.
12. 엘리베이터용 승강장 도어 표기를 "2S“라고 한 때 숫자 "2"와 문자 "S"가 나타내는 것은?
① "2" : 도어의 형태, “S” : 중앙열기
② “2" : 도어의 매수, “S" : 중앙열기
③ "2" : 도어의 형태, “S" : 측면열기
④ "2" : 도어의 매수, “S" : 측면열기
13. 카에는 카 조작반 및 카 벽에서 100mm 이상 떨어진 카 바닥 위로 1m 모든 지접에 몇Ix 이상으로 비추는 전기조면장치가 영구적으로 설치되어야 하는가?
① 2 ② 5
③ 50 ④ 100
14. 전자-기계 브레이크에 대한 설명으로 틀린 것은?
① 브레이크 라이닝은 불연성이어야 한다.
② 브레이크슈 또는 패드 압령은 압축 스프링 또는 무게추에 의해 발휘되어야 한다.
③ 구동기는 지속적인 자동조작에 의해서만 브레이크를 개방할 수 있어야 한다.
④ 브레이크 작동과 관련된 부품은 권상도르래, 드럼 또는 스프로킷 등 직접적이고 확실한 장치에 의해 연결되어야 한다.
15. 에스컬레이터의 경사도는 몇 도를 초과하지 않아야 하는가?
① 10 ② 20
③ 30 ④ 45
16. 엘리베이터용 도르래 홈의 형상에 따를 마찰력 크기를 옳게 나타낸 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
① V홈 >언더컷 홈>U홈 ② U홈>언더컷 홈>V홈
③ V홈>U홈>언더컷 홈 ④ 언더컷 홈>V홈>U홈
17. 교류식 엘리베이터의 제어방식이 아닌 것은?
① 정지레오나드방식 ② 교류궤한제어방식
③ 교류1단속도제어방식 ④ 교류2단속도제어방식
18. 엘리베이터용 레일의 치수를 결정하는 데 적용되는 요소가 아닌 것은?
① 엘리베이터의 정격속도에 대한 고려
② 안전장치가 작동했을 때의 좌굴하중을 고려
③ 지진 시 레일 휨이나 응력의 탄성한계를 고려
④ 불균형한 큰 하중이 적재될 경우의 회전모멘트를 고려
19. 카의 운전 조작방식에 의한 분류에 속하지 않는 것은?
① 군 관리방식 ② 단식 자동식
③ 승합 자동식 ④ 인버터 제어방식
20. 기어드형 권상기에서 엘리베이터의 속도를 결정하는 요소가 아닌 것은?
① 시브의 직경 ② 로프의 직경
③ 기어의 감속비 ④ 전동기의 회전수
2과목 : 승강기설계 |
21. 연강의 인장강도가 4,100kg/cm2일 때 이것의 안전율이 6이라면 허용응력은 약 몇 kg/cm2인가?
① 342 ② 683
③ 1.367 ④ 2,732
22. 하중값이 시간적으로 변화하는 상황에 따른 분류에 속하지 않는 것은?
① 분포하중 ② 교번하중
③ 반복하중 ④ 충격하중
23. 엘리베이터용 가이드(주행안내) 레일을 설치할 때 가이드(주행안내) 레일의 허용응력은 일반적으로 몇 kg/cm2를 적용하는가?
① 1,800 ② 2,000
③ 2,200 ④ 2,400
24. 엘리베이터용 리미트 스위치와 파이널 리미트 스위치의 설치방법에 대한 설명으로 틀린 것은?
① 파이널 리미트 스위치는 카가 완충기에 닫기 직전까지 작동되도록 설치하였다.
② 정상적인 착상장치나 운전에 관계없이 리미트 스위치가 작동하도록 설치하였다.
③ 리미트 스위치는 광학적 조작식을, 파이널 리미트 스위치는 기계적 조작식을 설치하였다.
④ 리미트 스위치가 작동하면 가급적 파이널 리미트 스위치는 작동되지 않도록 설치하였다.
25. 엘리베이터에 필요 없는 안전장치는?
① 도어 인터록
② 조속기(과속조절기)
③ 핸드레일(손잡이) 안전장치
④ 비상정지장치(추락방지안전장치)
26. 권상기, 기타 기계대에 고정 부착된 모든 장치의 중량이 P1이고, 주로프의 중량이 P2이며, 주로프에 작용하는 하중이 P3일 때 기계대에 가해지는 하중(P)의 계산식으로 옳은 것은?
① P1+P2+P3 ② P1+P2+2P3
③ P1+2(P2+P3) ④ 2(P1+P2+P3)
27. 카 자중에 1,700kg, 정격하중이 1,200kg, 승강행정이 60m이고, 주로프로는 12mm 5가닥을 사용하며, 오버밸런스율은 43%, 주로프의 중량이 0.5kg/m인 엘리베이터의 트랙션비는 약 얼마인가?
① 전부하시 트랙션비:0.38, 무부하시 트랙션비:0.39
② 전부하시 트랙션비:1.38, 무부하시 트랙션비:1.39
③ 전부하시 트랙션비:2.38, 무부하시 트랙션비:2.39
④ 전부하시 트랙션비:3.38, 무부하시 트랙션비:3.39
28. 권상기 주도르래의 지금이 640mm, 기어비가 67:2인 1:1 로핑의 전기식엘리베이터가 중간층에 정지하였을 때 정지한 카를 수동으로 600mm 이동시키고자 하면 주도르래를 몇 바퀴 돌려야 하는가?
① 4 ② 6
③ 8 ④ 10
29. 엘리베이터의 가이드(주행안내) 레일을 설치할 때 레일 브래킷의 간격을 좁게 하면 동일한 하중에 대하여 응력과 휨은 어떻게 되는가?
① 응력과 휨 모두 커진다.
② 응력과 휨 모두 작아진다.
③ 응력은 작아지고 휨은 커진다.
④ 응력은 커지고 휨은 작아진다.
30. 전선의 굵기를 산정할 때 우선적으로 고려하여야 할 사항으로 거리가 먼 것은?
① 전압강하 ② 전지저항
③ 허용전류 ④ 기계적강도
31. 다음 그림의 엘리베이터 로핑방법으로 옳은 것은?
① 1:1 single Wrap ② 1:1 Double Wrap
③ 2:1 single Wrap ④ 2:1 Double Wrap
32. 권상기용 유도전동기의 전압 220V, 주파수 f, 극수 P, 슬립이 5%일 때, 회전속도(rpm)은?
33. 균형추의 중량을 구하는 식으로 옳은 것은?
① 균형추 중량=카 자중+정격하중
② 균형추 중량=카 자중+정격하중×오버밸런스율
③ 균형추 중량=정격하중+카 자중×오버밸런스율
④ 균형추 중량=카 자중+정격하중×이동케이블 중량
34. 점차 작동형 비상정지장치(추락방지안전장치)의 동작 개시속도가 120m/s이고 감속시간이 1.5s이면 평균감속도는 몇 m/s2인가?
① 7.16 ② 7.90
③ 8.16 ④ 9.80
35. 압력 릴리프 밸브는 압력을 전 부하 압력의 몇 %까지 제한하도록 맞추어 조절되어야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
① 100 ② 115
③ 125 ④ 140
36. 카 바닥과 카 틀의 부재에 작용하는 하중의 종류로 틀린 것은?
① 카 바닥-굽힘력 ② 상부체대-굽힘력
③ 하부체대-전단력 ④ 카 주-굽힘력, 장력
37. 승강기의 교통량 게산에 반드시 필요한 자료가 아닌 것은?
① 층고 ② 층별 인구
③ 승강기 대수 ④ 빌딩의 용도 및 성질
38. 엘리베이터용 변압기의 용량을 계산할 때 필요하지 않은 것은?
① 정격전압
② 기계실 크기
③ 엘리베이터 수량
④ 정격전류(전 부하 상승 시 전류)
39. 엘리베이터의 교통량 계산에 대하여 틀린 것은?
① RTT=∑(주행시간+도어개폐시간+승객출입시간-손실시간)
② 주행시간=∑(가속시간+감속시간+전속주행시간)
③ 수송능력의 향상을 위해서는 실효속도가 높아야 한다.
④ 로컬서비스구간의 주행시간은 정격속도의 대소에 영향을 받지 않는다.
40. 에스컬레이터 배열 시 설치면적이 적고, 쇼핑객의 시야를 트이게 배열하는 방식은?
① 복열승계형 ② 복열겹침형
③ 단열승계형 ④ 단열겹침형
3과목 : 일반기계공학 |
41. 판 두께 10mm, 인장강도 3,500N/cm2, 안전계수 4인 연강판으로 5N/cm2의 내압을 받는 원통을 만등고자 한다. 이 때 원통의 안지름은 몇 cm인가?
① 87.5 ② 175
③ 350 ④ 700
42. 다음 중 새들 키라고도 하며 축에는 키 홈이 없고, 축의 원호에 접할 수 있도록 하며 보스에만 키 홈을 파는 것은?
① 안장 키 ② 접선 키
③ 평 키 ④ 반달 키
43. 연성재료의 절삭가공 시 발생하는 칩의 형태로 절삭저항이 가장 적고, 매끈한 가공면을 얻을 수 있는 칩의 형태는?
① 전단형 ② 유동형
③ 균열형 ④ 열단형
44. 구멍용 한계 게이지에 포함되지 않는 것은?
① C형 스냅게이지 ② 원통형 플러그 게이지
③ 봉 게이지 ④ 판 플러그 게이지
45. 평벨트와 비교하여 V벨트의 전동특성에 해당하지 않는 것은?
① 매끄럼이 작다.
② 운전이 정숙하다.
③ 평 벨트와 같이 벗겨지는 일이 없다.
④ 지름이 작은 풀리에는 사용이 어렵다.
46. 알루미늄 분말, 산화철 분말과 점화제 혼합반응으로 열을 발생시켜 용접하는 방법은?
① 테르밋 용접 ② 피복 아크 용접
③ 일렉트로 슬래그 용접 ④ 불활성 가스 아크 용접
47. Al, Cu, Mg으로 구성된 합금에서 인장강도가 크고 시효경화를 일으키는 고력(고강도)알루미늄 합금은?
① Y합금 ② 실루민
③ 로루엑스 ④ 두랄루민
48. 도가니로의 규격은 어떻게 표시하는가?
① 시간당 용해 가능한 구리의 중량
② 시간당 용해 가능한 구리의 부피
③ 한 번에 용해 가능한 구리의 중량
④ 한 번에 용해 가능한 구리의 부피
49. 속이 찬 회전축의 전달마력이 7kW이고 회전수가 350rpm일 때 축의 전달 토크는 약 몇 Nㆍm인가?
① 101 ② 151
③ 191 ④ 231
50. 그림과 같은 코일 스프링 장치에서 작용하는 하중을 W, 스프링 상수를 K1, K2라 할 경우, 합성스프링 상수를 바르게 표현한 것은?
51. 용기 내의 압력을 대기압력 이하의 저압으로 유지하기 위해 대기압력 쪽으로 기체를 배출하는 장치는?
① 공기압축기 ② 진공펌프
③ 송풍기 ④ 축압기
52. 다음 중 체결용으로 가장 많이 쓰이는 나사는?
① 사각나사 ② 삼각나사
③ 톱니나사 ④ 사다리꼴나사
53. 그림의 유압장치에서 A부분 실린더 단면적 200cm2, B부분 실린더 단면적이 50cm2일 때 F2에 작용하는 힘이 1,000N이면 F1에는 몇 N의 힘이 작용하는가?
① 3,000 ② 4,000
③ 5,000 ④ 6,000
54. 펌프의 케비테이션 방지책으로 틀린 것은?
① 펌프의 설치 위치를 높인다.
② 회전수를 낮추어 흡입 비교 회전도를 낮게 한다.
③ 단흡입 펌프 대신 양흡입 펌프를 사용한다.
④ 펌프의 흡입관 손실을 작게 한다.
55. 그림과 같이 자유단에 집중 하중을 받고 있는 외팔보의 굽힘 모멘트 선도로 가장 적합한 것은?
56. 기어나 피스톤 핀 등과 같이 마모작용에 강하고 동시에 충격에도 강해야 할 때, 강의 표면을 경화하기 위하여 열처리하는 방법이 아닌 것은?
① 침탄법 ② 고주파법
③ 침탄질화법 ④ 저온풀림법
57. 강과 주철은 어떤 원소의 함유량에 의해 구분하는가?
① C ② Mn
③ Ni ④ S
58. 프와송의 비로 옳은 것은?
59. 원형 단면의 축에 발생한 비틀림에 대한 설명으로 옳지 않은 것은? (단, 재질은 동일하다.)
① 비틀림각이 클수록 전단 변형률은 크다.
② 축의 지름이 클수록 전단 변형률은 크다.
③ 축의 길이가 길수록 전단 변형률은 크다.
④ 축의 지름이 클수록 전단 응력은 크다.
60. 인발에 영향을 미치는 요인이 아닌 것은?
① 윤활방법 ② 단면 감소율
③ 펀치의 각도 ④ 다이(die)의 각도
4과목 : 전기제어공학 |
61. 발전기의 유기기전력의 방향과 관계가 있는 법칙은?
① 플레밍의 왼손법칙 ② 플레밍의 오른손법칙
③ 패러데이의 법칙 ④ 암페어의 법칙
62. 100mH의 자기 인턱턱스를 가진 코일에 10A의 전류가 통과할 때 축적되는 에너지는 몇 J인가?
① 1 ② 5
③ 50 ④ 1,000
63. 특성방정식 s2+2s+2=0을 갖는 2차계에서의 감쇠율 ξ(damping ratio)은?
① √2 ②
③ 1/2 ④ 2
64. 60Hz, 100V의 교류전압이 200Ω의 전구에 인가될 때 소비되는 전력은 몇 W인가?
① 50 ② 100
③ 150 ④ 200
65. 3상 유도전동기의 회전방향을 바꾸기 위한 방법으로 옳은 것은?
① △-Y 결선으로 변경한다.
② 회전자를 수동으로 역회전시켜 기동한다.
③ 3선을 차례대로 바꾸어 연결한다.
④ 3상 전원 중 2선의 접속을 바꾼다.
66. 그림과 같은 병렬공진회로에서 전류 I가 전압 E보다 앞서는 관계로 옳은 것은?
67.
68. 제어된 제어대상의 양 즉, 제어계의 출력을 무엇이라고 하는가?
① 목표값 ② 조작량
③ 동작신호 ④ 제어량
69. 전원 전압을 일정 전압 이내로 유지하기 위해서 사용되는 소자는?
① 정전류 다이오드 ② 브리지 다이오드
③ 제너 다이오드 ④ 터널 다이오드
70. 플로우차트를 작성할 때 다음 기호의 의미는?
① 단자 ② 처리
③ 입출력 ④ 결합자
71. 8Ω, 12Ω, 20Ω, 30Ω의 4개 저항을 병렬로 접속할 때 합성저항은 약 몇 Ω인가?
① 2.0 ② 2.35
③ 3.43 ④ 3.8
72. 평형 3상 Y결선에서 상전압 Vp와 선간전압 Vl과의 관계는?
73. 시퀀스제어에 관한 설명 중 틀린 것은?
① 조합논리회로로 사용된다.
② 미리 정해진 순서에 의해 제어된다.
③ 입력과 출력을 비교하는 장치가 필수적이다.
④ 일정한 논리에 의해 제어된다.
74. 다음 블록선도 중에서 비례미분제어기는?
75. 목표값이 미리 정해진 변화를 할 때의 제어로서, 열처리 노의 온도제어, 무인운전열차 등이 속하는 제어는?
① 추종제어 ② 프로그램제어
③ 비율제어 ④ 정치제어
76. 피드백제어계 중 물체의 위치, 방위, 자세 등의 기계적 변위를 제어량으로 하는 것은?
① 서보기구 ② 프로세스제어
③ 자동조정 ④ 프로그램제어
77. 그림과 같은 계전기 접점회로의 논리식은?
78. 유도전동기의 역률을 개선하기 위하여 일반적으로 많이 사용되는 방법은?
① 조상기 병렬접속 ② 콘덴서 병렬접속
③ 조상기 직렬접속 ④ 콘덴서 직렬접속
79. 그림과 같이 블록선도를 접속하였을 때, ⓐ에 해당하는 것은?

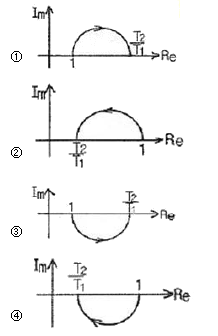

80. T1>T2>0일 때,
의 벡터궤적은?
